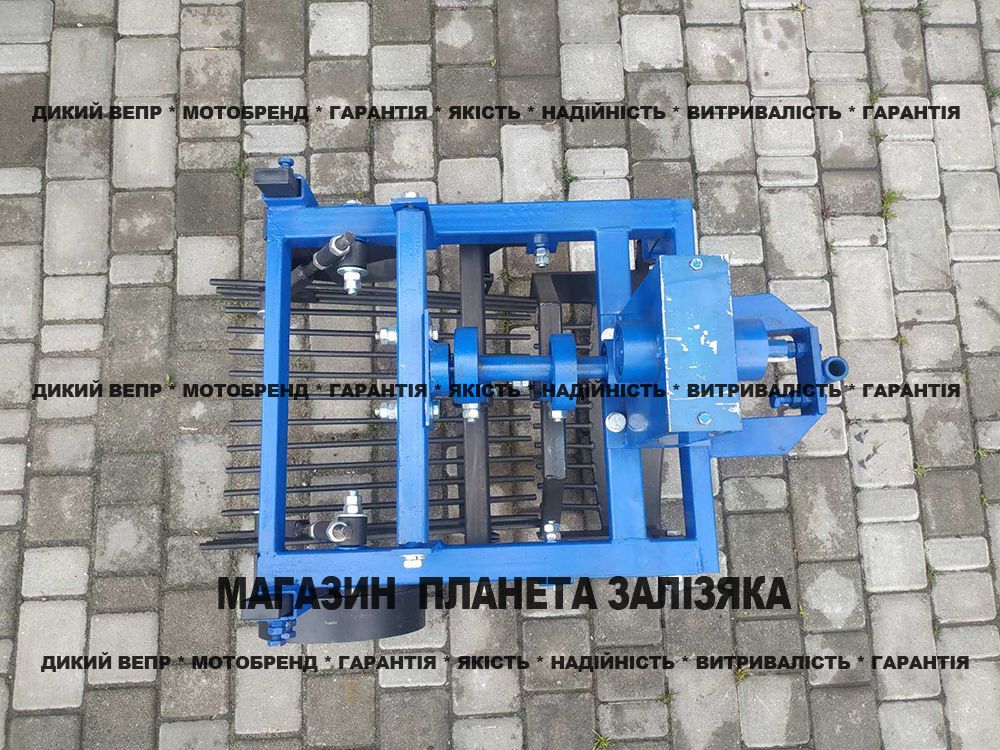

Картофелекопалка вибрационная Zirka-105 под ВОМ для мотоблока (КК17)

Нет в наличии

Без кардана!!!

Картофелекопалка вибрационная Zirka-105 под ВОМ для мотоблока (КК17)

Описание Комментарии

Двухэксцентриковый вибрационный картофелекопатель может агрегатироваться с мотоблоками от 6 л. с., которые оснащены двигателем воздушного охлаждения и имеют задний ВОМ со шпоночным пазом. Для мотоблоков со шлицевым валом потребуется изготовить переходник и внести изменения в конструкцию. Конструктивной особенностью данной модели картофелекопателя является привод от вала отбора мощности мотоблока.

Для нормальной работы картофелекопателя желательно предварительно очистить участок от ботвы.

Принцип работы

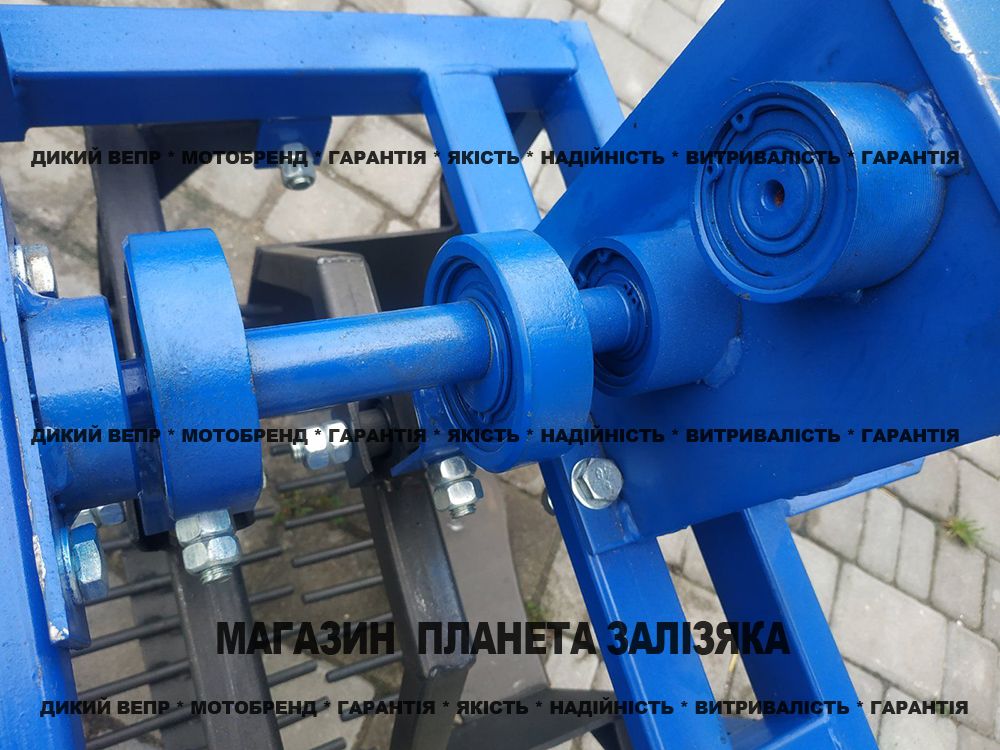

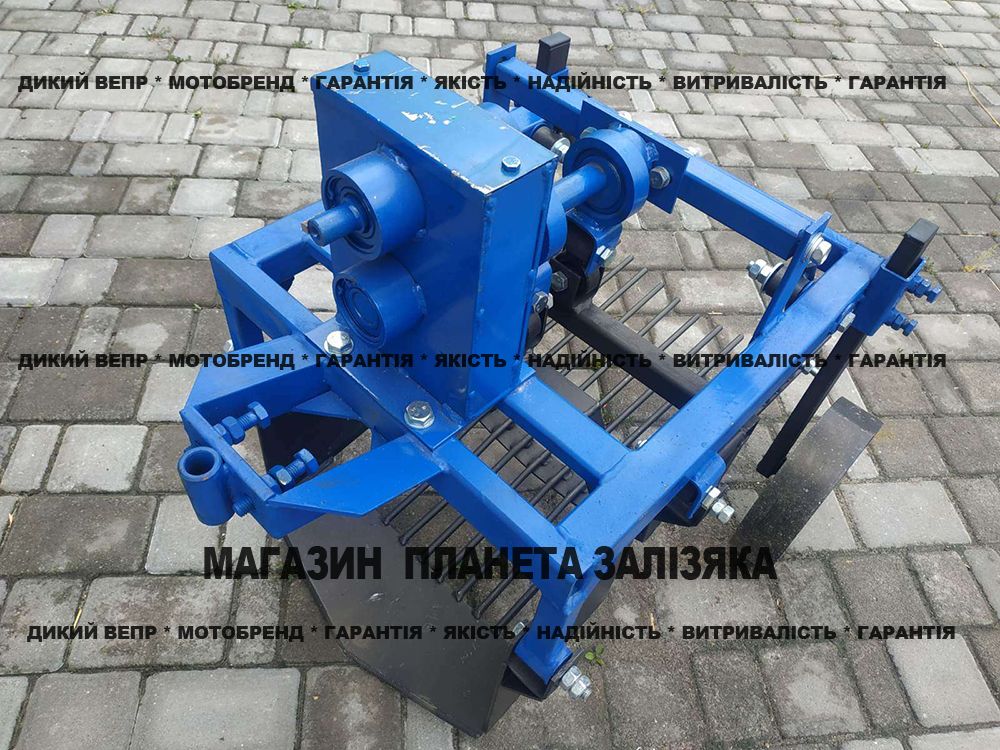

Первичный вал редуктора или вал-шестерня картофелекопалки получает вращение от вала отбора мощности мотоблока через карданный вал. Со вторичного вала редуктора картофелекопателя вращение передаётся на два эксцентрика, которые посредством специальных толкателей передают возвратно-поступательное движение на грохот и нож. В процессе уборки нож подрезает пласт почвы с клубнями и подаёт его на грохот, где он очищается от почвы и выбрасывается на её поверхность. Привод ножа и грохота осуществляется от отдельных эксцентриков, что позволяет снизить вибрации в процессе уборки.

Регулировка глубины выкапывания зависит от диаметра колес, которые установлены на мотоблоке. Опорные колеса картофелекопателя используются для регулировки угла атаки. Прицепное устройство приварено.

Конструкция

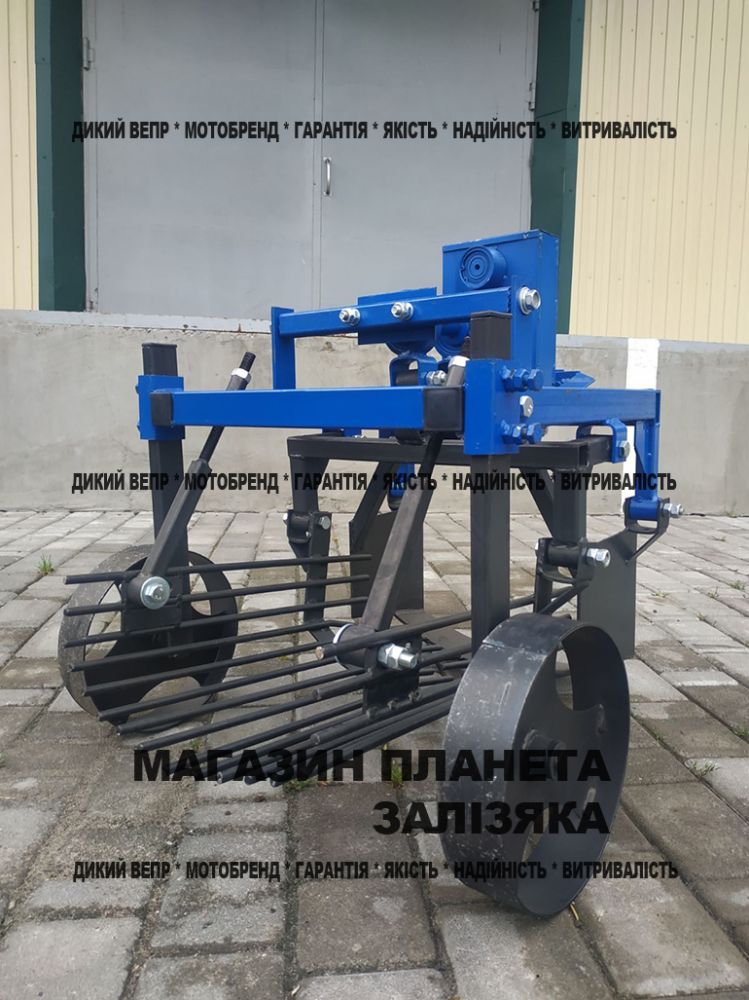

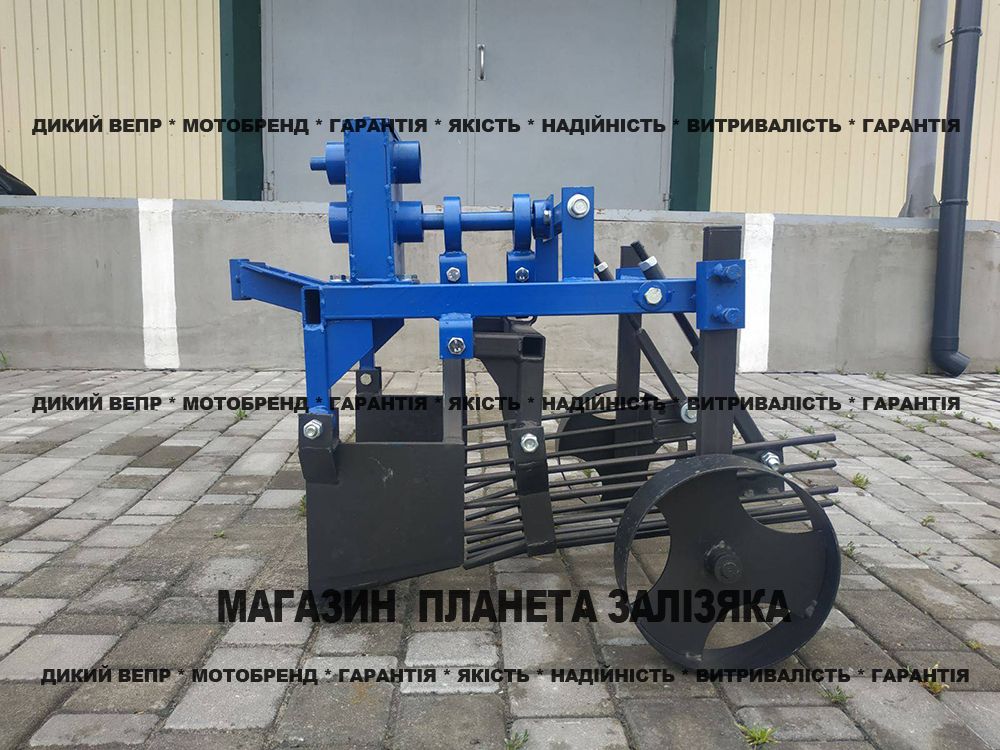

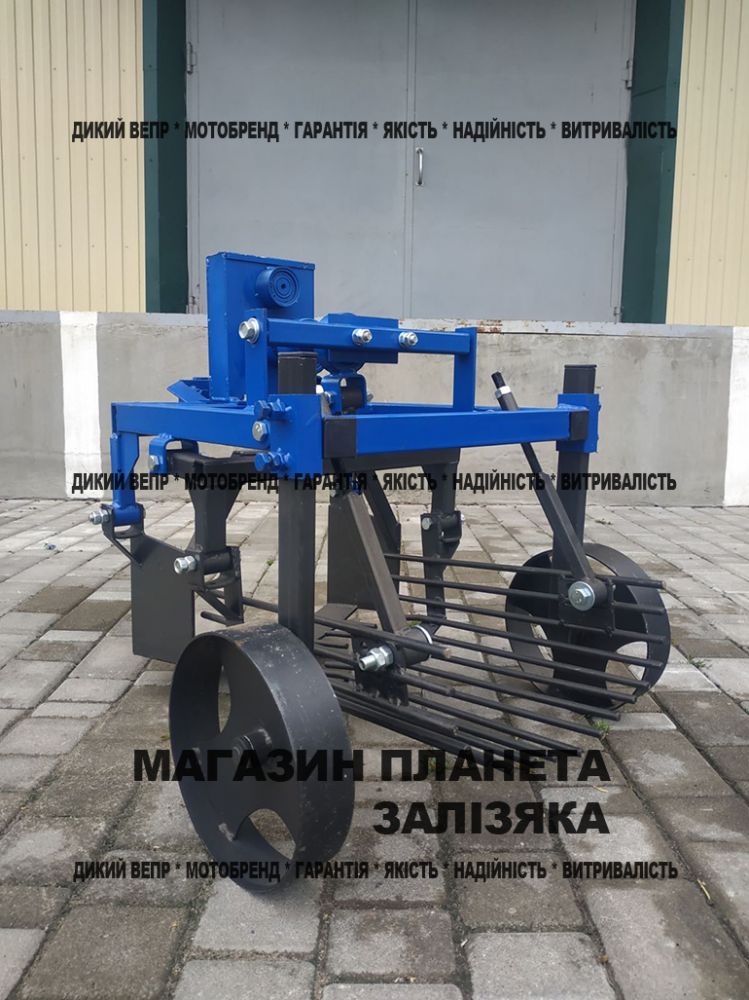

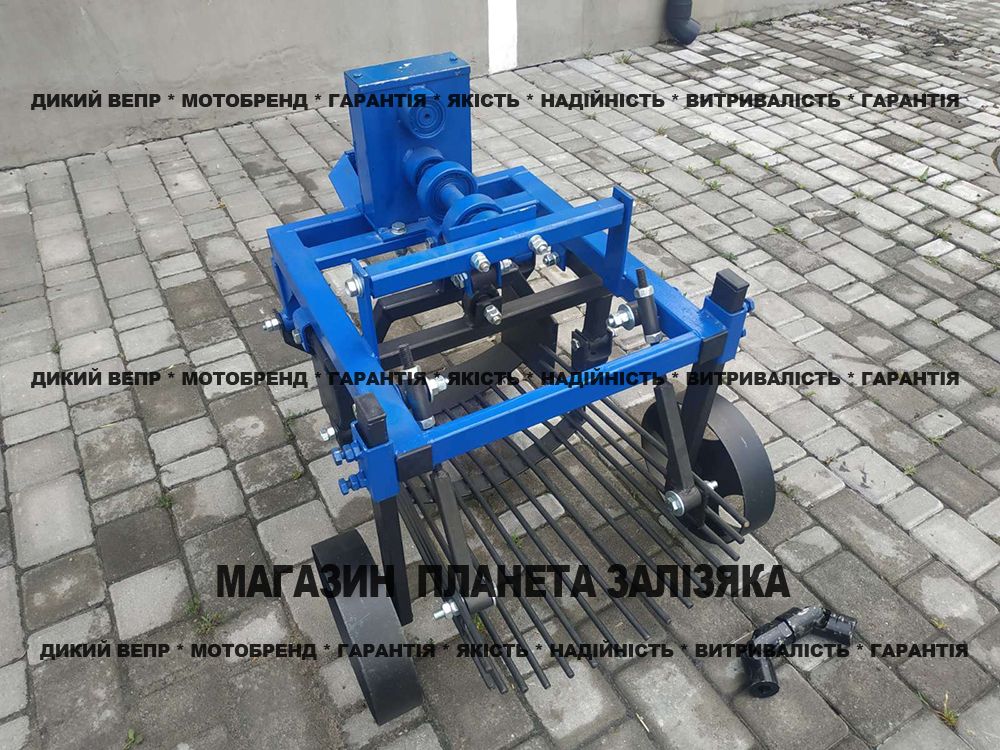

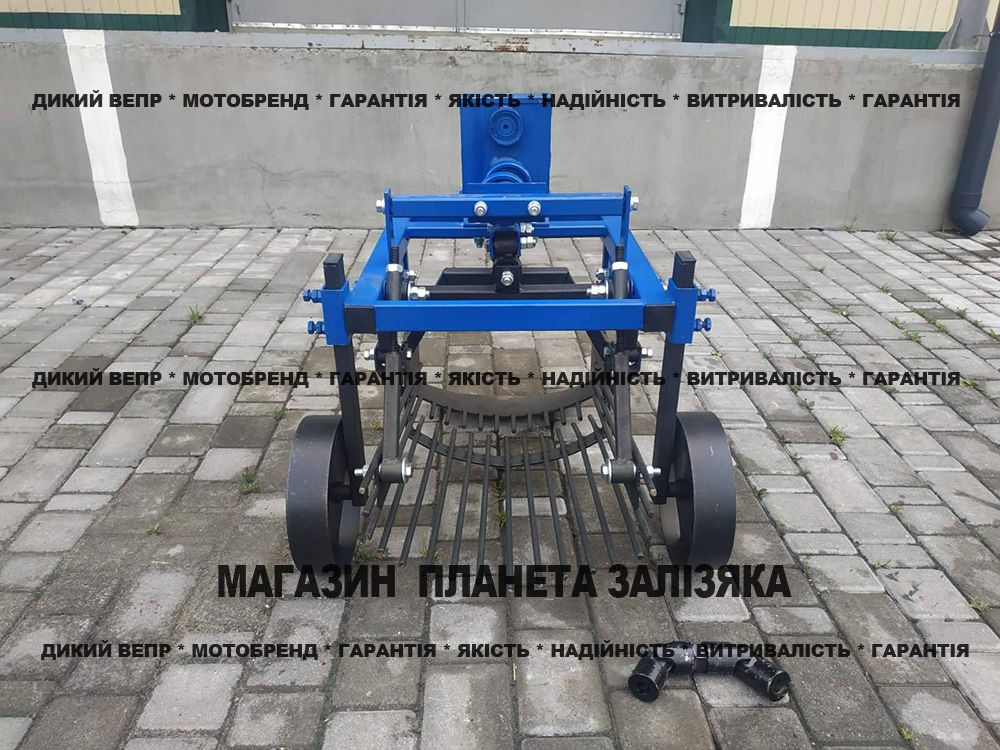

В конструкции картофелекопателя можно выделить следующие элементы:

рама;

вал с толкателями;

активный нож;

грохот;

прицепное устройство;

опорные колеса.

Продольная рама картофелекопателя изготовлена из стальной профильной трубы сечением 40 × 40 мм, толщина стенки 2 мм. Её длина – 495 мм. Поперечная часть рамы картофелесажалки к мотоблоку изготовлена из профильной трубы 50 × 25 мм, толщина стенки составляет 3 мм, а ее длина составляет 446 мм. Также имеются дополнительные перемычки и усилители, для обеспечения прочности и надежности конструкции.

Активный нож имеет толщину 5 мм и ширину 382 мм.

Грохот имеет всего 17 зубцов, длина которых составляет 500 мм.

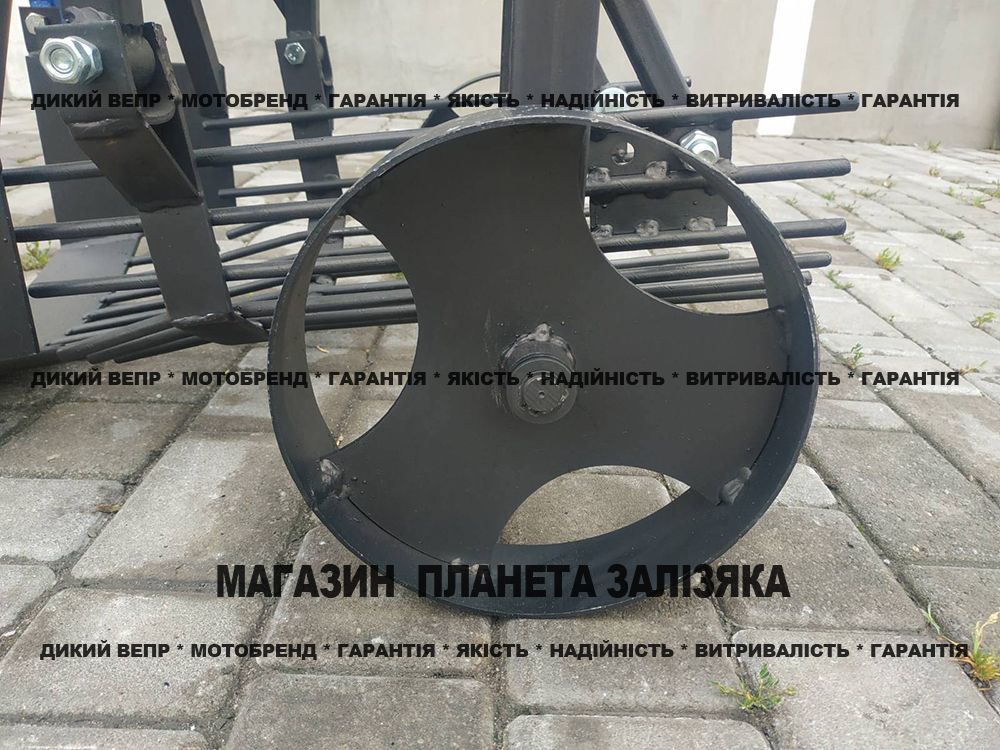

Прицепное устройство стандартное для мотоблоков с двигателем воздушного охлаждения, типа Zirka-105. Опорные колеса крепятся на болтовые соединения.

Габаритные размеры:

высота – 674 мм;

ширина – 681 мм;

длина – 849 мм.

Купить картофелекопалку вибрационную Zirka-105 под ВОМ для мотоблока (КК17) можно на сайте zaria.ua или непосредственно в магазине «Зализяка» по адресу: Житомирская обл., г. Новоград-Волынский, ул. Житомирская, 104.
